雙液型噴塗速凝高分子橡膠防水塗料
產品說明
本產品係採用特殊技術將超細懸浮，微乳型的改性橡膠和高分子聚合物配製而成(A組份)，再與特殊固化劑(B組份)混合，反應後生成一種性能優異的防水、防滲、防腐蝕塗料。無毒、無汙染、施工簡便。具超高的彈性、延伸率高達1000%以上，抗伸強度大，彈性恢復性突出，耐溫性佳，能夠有效抵抗各種原因引起的混凝土開裂變形及沉降等問題。在潮濕或乾燥基面都能直接施工，與各種介質黏結後不剝離，防水性能優異。

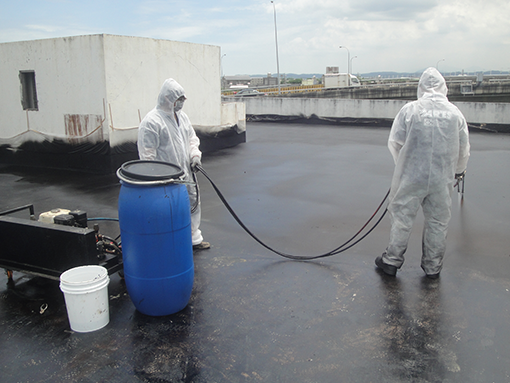

.png)

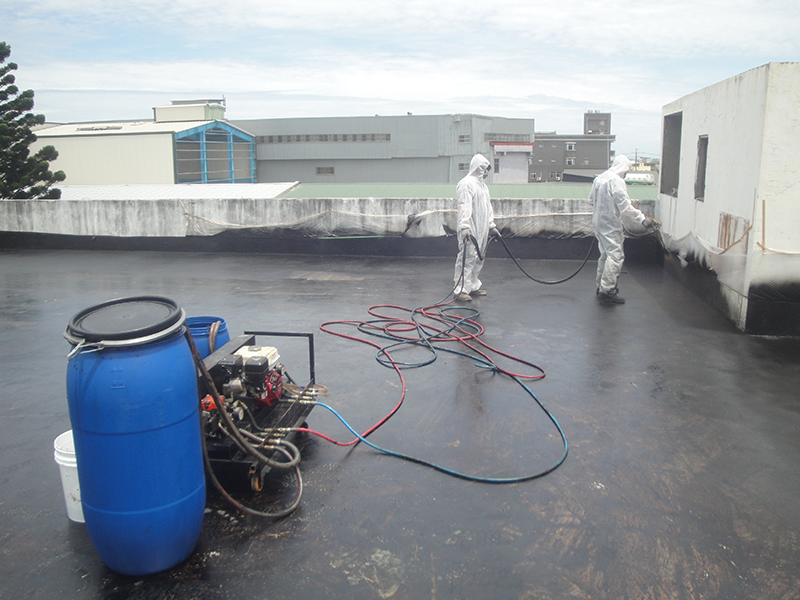

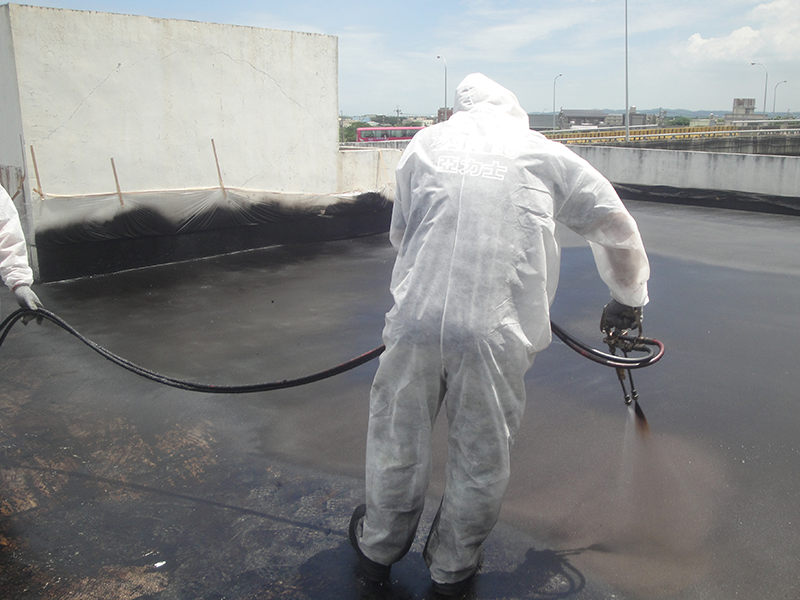

.png)
技術指標：(CNS8645)
| 試驗項目 | 試驗方法 | 試驗結果 | |||
|---|---|---|---|---|---|
| 拉伸試驗 | 抗拉強度 (kgf/cm2) |
無處理 | 試驗時溫度23℃ | CNS8645(1988) | 12以上 |
| 加熱處理 | 試驗時溫度23℃ | 30以上 | |||
| 鹼處理 | 試驗時溫度23℃ | 12以上 | |||
| 斷裂伸長率 (%) |
無處理 | 試驗時溫度23℃ | 1550以上 | ||
| 加熱處理 | 試驗時溫度23℃ | 1450以上 | |||
| 鹼處理 | 試驗時溫度23℃ | 1200以上 | |||
| 撕裂強度(kgf/cm) | 無處理 | 試驗時溫度23℃ | 4以上 | ||
| 伸長時之劣化試驗 | 加熱劣化 | 無裂紋及顯著之變型 | |||
| 吸水率(%)(23℃,24hrs) | 參照CNS3562(2007) | 0.009 | |||
| 低溫可撓性(-20℃) | 參照ASTM D4434-96 | 表面無龜裂之現象 | |||
用途
- 本產品適用於工業及民用建築、地鐵工程、地下交通樞紐、體育館等重點工程，可在混凝土水泥砂漿、金屬、木材、玻璃、石膏板、泡沫板、橡膠、瀝青卷材、高分子卷材、PU等基面上直接噴塗施工。
建議用量
- 大底 2.6kg/㎡(厚度約1.5mm)，屋頂、頂板、外牆 3.5kg/㎡(厚度約2.0mm)
注意事項
- 不能在雨、雪天或被水浸泡的基面上施工，5級以上大風不得施工，噴塗24小時內如有氣泡產生屬 於正常現象，兩天後塗膜會收水、排除氣泡，恢復平整。噴塗後應注意成品保護。
運輸與儲存
- 產品應存放於5℃以上的陰涼處，避免日曬雨淋，運輸過程中避免擠壓碰撞，產品需密封儲存，儲存期六個月。
